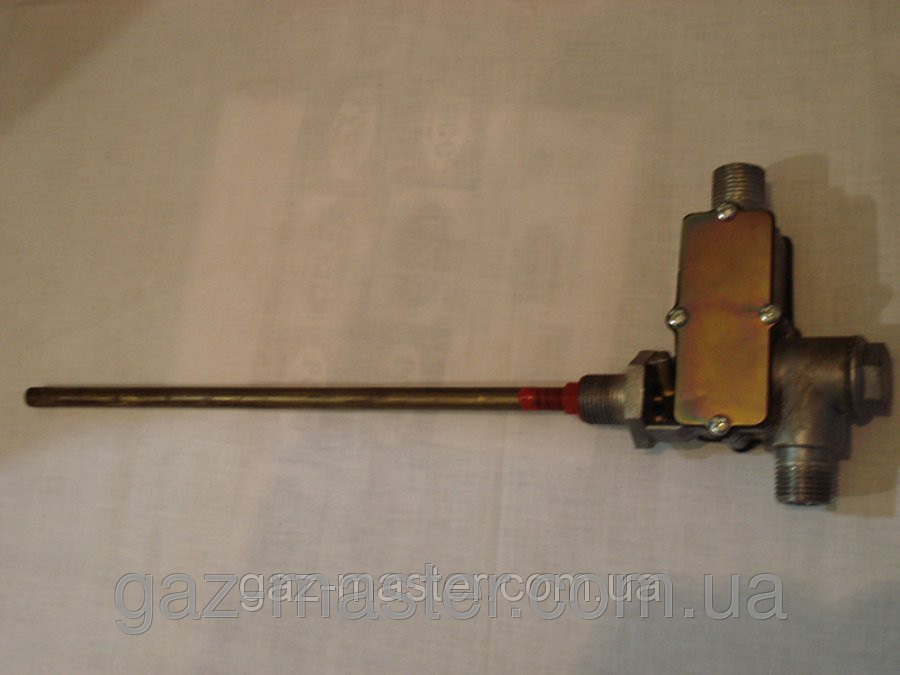

Терморегулятор автоматики АПОК-1

    Терморегулятор автоматики АПОК-1 призначений регулювати подавання газу на основний пальник залежно від температури теплоносія в теплообміннику.

    Робота терморегулятора для автоматики АПОК-1 ґрунтується на зміні довжини металу та роботи найпростішого механізму, який міститься в алюмінієвому корпусі.

   Термочутлива частина терморегулятора АПОК-1  поміщена в рідину котла, що міститься в теплообміннику. Термочутлива частина складається з двох деталей із різними властивостями температурного розширення, зовнішній елемент, з великим коефіцієнтом розширення під час підвищення температури подовжується і віддаляє стрижень від механізму, що міститься в корпусі. Біля скоби пропадає упор стрижня і під дією важеля другий упор опускається нижче, звільняючи місце для кульки, який під дією пружини перекриває прохід для протоку газу. На основний пальник припинено подавання газу та водяний контур опалювального апарату перестає нагріватися.

    У разі зниження температури теплоносія зовнішня деталь термочутливої частини терморегулятора скорочується і вштовхує стрижень вглиб корпусу, штовхаючи водночас важільний механізм, що міститься в корпусі. Унаслідок дії важелів, що захищає шлях кулька звільняє для протоку газу прохід і газ подається на основний пальник. Природний газ, виходячи в пальнику, через спеціальні сопла загоряється під дією пілотного пальника (запальника) і починає нагрівати теплоносій у теплообміннику газового котла.

Під'єднання 1/2; 1/2; 1/2
