Терморегулятор/Термометр +4/+995 градусів 12/220 вольтів UDS-12.R

Зв'язатися з нами для замовлення товару:
+38-050-550-19-04
+38-067-705-33-69
+38-093-699-20-03

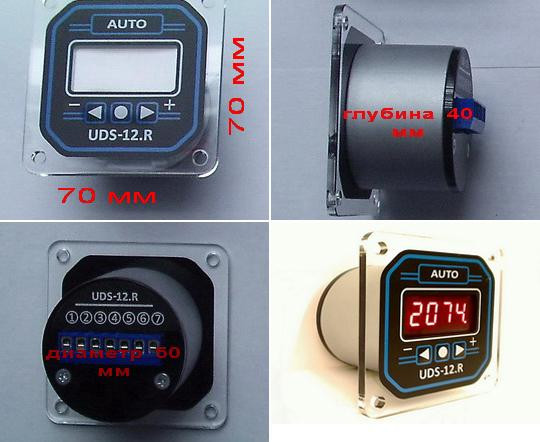

Прилад призначений для автоматичного утримання заданої температури в зоні нагрівання або охолодження. Метод регулювання — двопозиційний, за принципом вмикання й вимкнення нагрівального елемента або компресора охолодження. Контактний елемент — електромагнітне реле. Цей прилад може бути легко та надійно встановлений на будь-якій плоскій поверхні щитів або панелей і використовуватися в будь-яких виробничих процесах. Для встановлення потрібно просвердлити отвір діаметром 52 мм. (для цього рекомендуємо використовувати налаштовуваний різець-центробур) Дріт необхідної Вам довжини, для під'єднання датчика, купується окремо.

Технічні характеристики:

Напруга живлення: 12 В постійного струму

Струм споживання: 200мА

Тип датчика: DS18B20 (у комплекті)

Температурний діапазон: -55___+125 С

Крок завдання температури: 0,1 С

Час вимірювання: 1с.

Період керування: 1с.

Похибка вимірювання: 0,1 С

Пристрій керування навантаженням: електромагнітне

реле (макс. 5 А або 1100 Вт)

Прилад починає роботу негайно після подавання живлення 12V постійного струму (см. СХЕМУ ПІДКЛЮЧЕННЯ). Перед увімкненням зробіть усі потрібні з'єднання через схему. Внимание! У разі неправильного під'єднання датчика можливий його швидке перегрівання і вихід із ладу! Внимание! На контактах 3 і 4 в робочому режимі є небезпечна для життя напруга!

Будьте уважні під час з'єднання. Рекомендуємо Вам усі дроти ретельно переглянути, пропаювати висновки та ізолювати краї якомога ближче до клеїв. Не допускайте водночас розтріпування жил!

Встановлення необхідної температури здійснюється простим натисканням кнопок "ПЛЮС" або "Мілюс". Для швидкого прокручування утримуйте потрібну кнопку, і після досягнення необхідного значення відпустіть. І якщо впродовж 3 сек. не буде натиснута кожна кнопка,параметр автоматично збережеться в пам'яті пристрою.

Середня кнопка "МІНЮ ВСТАНОВОК" призначена для введення додаткового параметра гістерезису. Під час її короткочасного натискання ви побачите значення "коридору точності" (гістерезис). Відкоригуйте значення, використовуючи ті ж кнопки "ПЛЮС" або "Мілюс". І якщо впродовж 3 сек. не буде натиснута жодна з кнопок, параметр автоматично збережеться в пам'яті пристрою. Вносити зміни даних можна в будь-який момент роботи терморегулятора. У разі появи на індикаторі написи "Err" треба вимкнути прилад і перевірити надійність з'єднання дротів датчика.

Для комутації підвищеного навантаження використовуйте зовнішній контактор, інакше вийде з стоячи реле, що залягає контакти 3 і 4.
